Bayangkan sebuah bangunan kayu bertingkat yang telah berdiri selama ratusan hingga lebih dari seribu tahun di kawasan yang dikenal sebagai salah satu wilayah paling aktif mengalami gempa bumi. Bangunan tersebut tidak mengandalkan rangka baja modern, beton bertulang, atau sambungan las. Sebaliknya, para pembangunnya menggunakan balok kayu yang saling mengunci, sambungan pasak dan lubang, serta sistem braket yang dirancang dengan ketelitian luar biasa.
Itulah salah satu keunikan arsitektur tradisional Jepang dan Tiongkok.
Konstruksi seperti Kigumi di Jepang dan Dougong di Tiongkok menunjukkan bahwa masyarakat masa lalu telah mengembangkan prinsip struktur yang sangat kompleks tanpa bantuan komputer, perangkat lunak simulasi gempa, maupun teknologi konstruksi modern.
Yang lebih menarik, fleksibilitas sambungan kayu justru menjadi salah satu alasan bangunan tradisional tersebut mampu merespons guncangan gempa. Penelitian modern terhadap struktur kayu tradisional menunjukkan bahwa sambungan yang tidak sepenuhnya kaku dapat mengalami pergeseran, rotasi, gesekan, dan deformasi sehingga sebagian energi gempa dapat diserap sebelum diteruskan ke bagian bangunan lainnya.
Mengapa Bangunan Kuno Tidak Selalu Menggunakan Paku?
Dalam konstruksi modern, paku, baut, sekrup, pelat baja, dan sambungan mekanis digunakan untuk menghasilkan hubungan kuat antara berbagai elemen bangunan. Namun, arsitektur kayu tradisional Asia Timur berkembang dengan pendekatan berbeda.
Kayu dibentuk sedemikian rupa sehingga setiap komponen dapat saling mengunci.
Salah satu teknik yang terkenal adalah sambungan mortise-and-tenon, yaitu bagian kayu yang menonjol (tenon) dimasukkan ke dalam lubang atau rongga (mortise) pada komponen lainnya.
Sementara itu, sistem Kigumi Jepang menggunakan kombinasi potongan kayu yang disusun dan dikunci secara geometris. Pada bangunan tradisional Tiongkok, sistem Dougong menggunakan susunan balok dan blok kayu yang bertingkat untuk menghubungkan kolom dengan balok sekaligus menopang bagian atap yang menjorok.

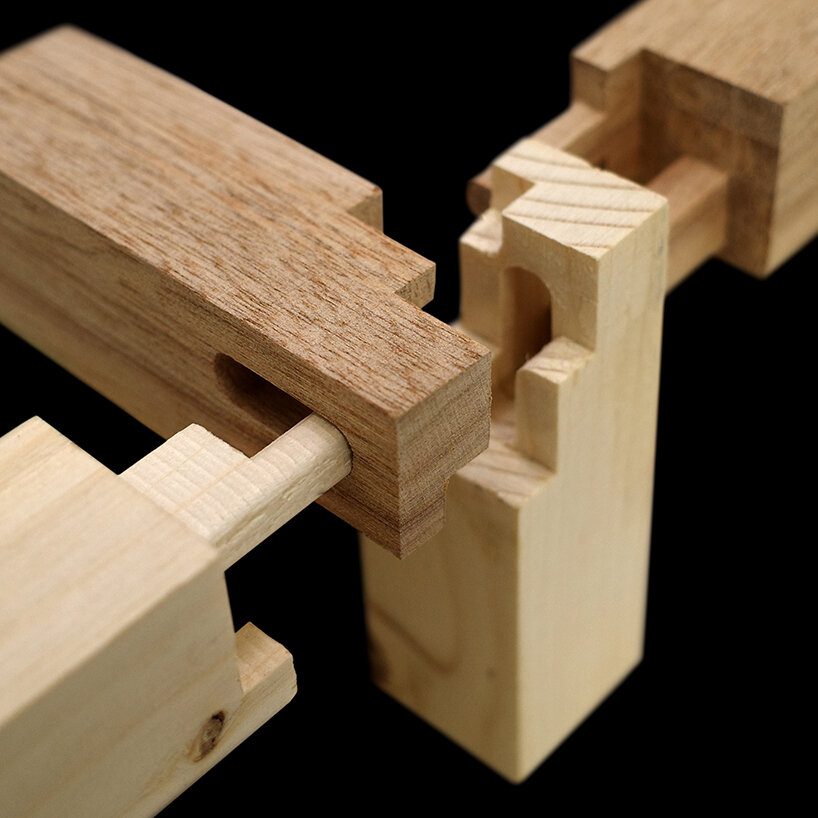

Cara Kerja Sambungan Kayu Jepang Tanpa Paku
Sumber : arch2o
Penelitian mengenai struktur tradisional Tiongkok menyebut mortise-tenon sebagai metode sambungan utama dalam sistem konstruksi kayu tradisional tersebut.
Namun, istilah "tanpa paku" perlu dipahami secara tepat. Tidak semua bangunan kayu kuno benar-benar tidak memiliki elemen logam sama sekali, dan metode konstruksi berbeda menurut zaman serta bangunan. Karena itu, klaim yang lebih akurat adalah bahwa sejumlah sistem konstruksi tradisional mengandalkan sambungan kayu dan interlocking sebagai bagian utama struktur, bukan menjadikan paku besi sebagai elemen pengikat utama.
Mengenal Teknik Kigumi dalam Arsitektur Jepang
Sistem Kayu yang Bekerja Seperti Puzzle Tiga Dimensi
Kigumi secara sederhana dapat dipahami sebagai teknik penyusunan dan penyambungan elemen kayu sehingga bagian-bagiannya saling mengunci.
Kayu dipotong secara presisi untuk menghasilkan berbagai bentuk sambungan. Ketika beberapa komponen disatukan, gaya gravitasi, bentuk sambungan, gesekan, dan konfigurasi keseluruhan membantu menjaga posisi struktur.
Keuntungan pendekatan ini bukan hanya pada kekuatan.
Sambungan kayu dapat memberikan derajat kebebasan tertentu sehingga struktur tidak harus bergerak sebagai satu benda yang benar-benar kaku ketika menerima gaya horizontal.
Karakter tersebut sangat penting ketika bangunan mengalami gempa.
Pagoda Bertingkat dan Struktur yang Tidak Sepenuhnya Kaku
Pagoda kayu Jepang menjadi contoh menarik. Dalam struktur pagoda lima tingkat, setiap tingkat dapat memiliki karakter struktural yang berbeda, sementara kolom pusat yang dikenal sebagai shinbashira menjadi salah satu elemen penting dalam konfigurasi bangunan.
Penelitian teknik terhadap pagoda kayu lima tingkat menunjukkan bahwa analisis struktur harus mempertimbangkan sambungan kolom-balok yang bersifat semi-rigid, bukan sekadar menganggap seluruh sambungan sebagai hubungan yang benar-benar kaku.
Observasi terhadap pagoda kayu lima tingkat di Jepang juga menunjukkan adanya respons dinamis terhadap gempa dan angin. Penelitian pada pagoda warisan nasional di Hokekyouji Temple melaporkan tingkat redaman sekitar 5–10 persen berdasarkan data respons yang diamati.

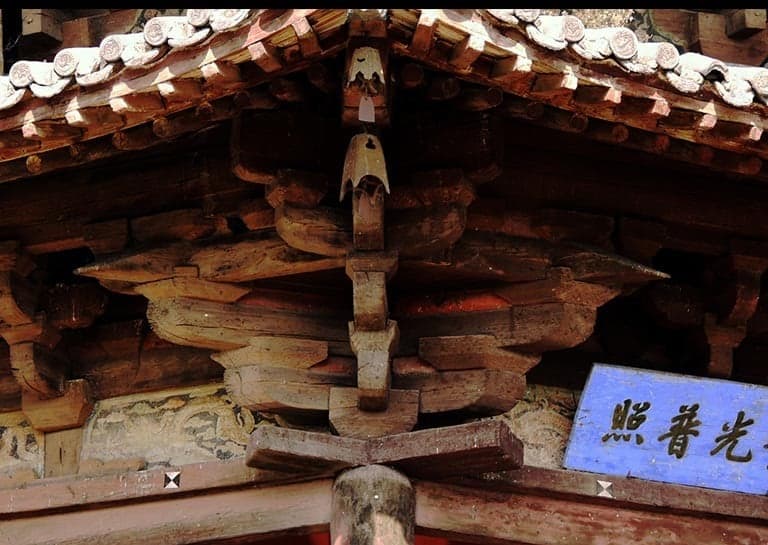

Dougong: Sistem Braket Rumit dari Tiongkok
Jika Kigumi memperlihatkan keahlian sambungan kayu Jepang, maka Dougong merupakan salah satu ciri paling khas arsitektur kayu tradisional Tiongkok.
Dougong terdiri dari susunan blok dan balok kayu yang ditempatkan secara bertingkat di antara kolom, balok, dan atap.
Secara visual, sistem tersebut terlihat seperti kumpulan komponen yang saling bertumpuk. Namun sebenarnya, susunannya memiliki fungsi struktural.
Dougong: Penopang Kuno Tiongkok Ini Membuat Bangunan Tahan Gempa
sumber : interestingengineering
Dougong membantu:
- meneruskan beban dari atap ke kolom;
- menopang atap yang memiliki overhang;
- mendistribusikan gaya ke beberapa komponen;
- memberikan kemampuan deformasi;
- membantu menyerap sebagian energi akibat pembebanan dinamis.
Kajian sistematis mengenai Dougong menjelaskan bahwa komponen ini merupakan bagian penting dari sistem struktur kayu tradisional Tiongkok dan telah menjadi objek penelitian mekanika struktur modern.
Mengapa Fleksibilitas Bisa Membantu Saat Gempa?
Bangunan Kaku Tidak Selalu Berarti Lebih Aman
Salah satu kesalahpahaman yang sering muncul adalah anggapan bahwa semakin kaku bangunan, semakin tahan gempa.
Dalam rekayasa struktur, persoalannya jauh lebih kompleks.
Gempa menghasilkan gerakan tanah yang kemudian menimbulkan gaya inersia pada bangunan. Ketika struktur dipaksa bergerak mengikuti tanah, massa bangunan menghasilkan gaya yang harus ditanggung oleh sistem struktur.
Secara sederhana, hubungan tersebut dapat dijelaskan melalui konsep:
F = m × a
di mana F adalah gaya inersia, m adalah massa, dan a adalah percepatan.
Artinya, bangunan yang mengalami percepatan besar dapat menerima gaya inersia yang besar pula.
Karena itu, strategi menghadapi gempa tidak hanya tentang membuat bangunan "sekeras mungkin", tetapi juga bagaimana mengendalikan deformasi, periode getar, distribusi energi, dan disipasi energi.
Pada sambungan kayu tradisional, komponen dapat mengalami sedikit rotasi atau pergeseran.
Ketika terjadi gempa, pergerakan tersebut dapat menghasilkan beberapa mekanisme:
- Rotasi sambungan
- Gesekan antar-komponen
- Pergeseran relatif
- Deformasi kayu
- Gerakan antar-lapis struktur
Mekanisme tersebut dapat mengurangi sebagian energi yang diteruskan ke bagian struktur lainnya.
Penelitian terhadap struktur kayu tradisional Tiongkok menunjukkan bahwa deformasi geser, deformasi lentur, gesekan antar-lapisan, serta pergeseran dapat berkontribusi terhadap kemampuan disipasi energi pada sistem Dougong.
Efek "Peredam" Alami pada Sambungan Kayu
Bayangkan dua benda yang dihubungkan dengan sistem yang memungkinkan sedikit gerakan.
Ketika salah satu benda bergerak secara tiba-tiba, sebagian energi dapat hilang melalui gesekan dan deformasi. Prinsip serupa dapat ditemukan dalam sambungan struktur kayu tradisional.
Dalam penelitian eksperimental terhadap Dougong, para peneliti menguji karakteristik seperti histeresis, degradasi kekakuan, kapasitas deformasi, dan disipasi energi. Hasil penelitian menunjukkan bahwa perilaku sambungan Dougong memang tidak dapat disederhanakan menjadi sekadar hubungan kaku atau kuat.
Dengan kata lain, sambungan tersebut tidak hanya bertugas "menahan beban", tetapi juga dapat ikut menentukan bagaimana bangunan bergerak ketika menerima beban berulang.
Bukti dari Bangunan Kayu yang Berusia Sangat Tua
Kehebatan teknik ini bukan sekadar teori.
Salah satu contoh yang sering menjadi perhatian penelitian adalah bangunan kayu bersejarah di Tiongkok.
Penelitian mengenai struktur kayu era Dinasti Tang menyebut East Hall of Foguang Temple di Shanxi sebagai bangunan berusia lebih dari 1.000 tahun yang telah mengalami berbagai gempa tanpa mengalami keruntuhan total.
Penelitian lain mengenai sifat tahan gempa arsitektur tradisional Tiongkok juga membahas Yingxian Pagoda dan Guanying Pavilion, dua struktur kayu yang telah berusia sekitar satu milenium dan mengalami banyak kejadian gempa sepanjang sejarahnya. Peneliti menyoroti peran sambungan mortise-tenon yang ulet dan sistem braket dalam memberikan efek redaman.
Namun, keberlangsungan bangunan selama ratusan tahun tidak boleh diartikan bahwa semua bangunan kuno otomatis lebih tahan gempa daripada seluruh bangunan modern.
Ada banyak faktor lain yang menentukan keselamatan struktur, termasuk kualitas material, kondisi tanah, bentuk bangunan, pemeliharaan, kekuatan gempa, perubahan struktur, serta kualitas konstruksi.
Rahasia Utamanya Bukan Sekadar Kayu
Geometri Struktur Sangat Penting
Kehebatan arsitektur kuno bukan hanya berasal dari material kayu.
Geometri bangunan memainkan peranan penting.
Komponen kayu dibuat dalam ukuran dan bentuk tertentu sehingga menghasilkan sistem yang bekerja sebagai satu kesatuan. Pada bangunan tradisional Tiongkok, Dougong bahkan membentuk susunan berlapis yang membantu meneruskan beban dari atap menuju kolom.
Penelitian modern menunjukkan bahwa bentuk, konfigurasi, hubungan antar-komponen, dan karakteristik sambungan merupakan bagian penting dalam menjelaskan respons gempa bangunan tradisional.
Distribusi Massa Juga Berpengaruh
Bangunan tinggi dengan massa besar di bagian atas dapat mengalami respons yang berbeda ketika bergetar.
Karena itu, rancangan pagoda tidak dapat dipahami hanya sebagai "tumpukan lantai kayu".
Setiap bagian berinteraksi dengan bagian lain melalui kekakuan, massa, sambungan, dan mekanisme redaman. Inilah alasan para peneliti modern menggunakan pemodelan numerik dan analisis respons dinamis untuk memahami perilaku bangunan-bangunan tersebut.
Apakah Beton Modern Lebih Buruk daripada Konstruksi Kayu Kuno?
Jawabannya tidak sesederhana itu.
Pernyataan bahwa "bangunan kayu kuno lebih tahan gempa daripada beton modern" merupakan generalisasi yang keliru.
Beton bertulang dan baja modern memungkinkan insinyur merancang struktur dengan kapasitas kekuatan, daktilitas, dan disipasi energi yang dapat dihitung serta diuji berdasarkan standar teknik.
Masalahnya bukan material modern versus material kuno.
Yang lebih penting adalah bagaimana sebuah sistem struktur dirancang untuk menghadapi gaya gempa.
Bangunan modern dapat menggunakan berbagai pendekatan seperti rangka pemikul momen, dinding geser, sistem isolasi dasar, peredam, serta detail tulangan khusus untuk meningkatkan kinerja seismik.
Sebaliknya, struktur kayu tradisional juga memiliki kelemahan. Kayu dapat mengalami pelapukan, serangan organisme, kebakaran, dan penurunan kualitas sambungan akibat usia. Penelitian modern juga menunjukkan bahwa degradasi sambungan dapat memengaruhi karakteristik dinamis dan respons seismik bangunan tradisional.
Apa yang Bisa Dipelajari Teknik Sipil Modern?
Arsitektur tradisional memberikan satu pelajaran penting: kekuatan struktur bukan hanya tentang menahan gerakan, tetapi juga tentang mengelola gerakan.
Prinsip ini sangat relevan dalam rekayasa gempa.
Alih-alih berusaha membuat seluruh bangunan benar-benar tidak bergerak, insinyur modern dapat merancang sistem yang memungkinkan deformasi terkontrol dan disipasi energi.
Penelitian terhadap struktur tradisional bahkan terus digunakan sebagai sumber inspirasi untuk pengembangan metode perlindungan dan penguatan bangunan bersejarah. Studi eksperimental terhadap sistem Dougong, misalnya, telah mengeksplorasi penggunaan material modern untuk meningkatkan kapasitas disipasi energi tanpa menghilangkan karakteristik dasar sistem tradisional.
Pelajaran dari Para Pembangun Masa Lalu
Para pembangun kuil dan pagoda kuno tidak memiliki komputer untuk menjalankan simulasi finite element.
Namun, mereka memiliki sesuatu yang tidak kalah penting: pengalaman panjang, pengamatan, eksperimen, dan pengetahuan konstruksi yang diwariskan antargenerasi.
Kesalahan konstruksi yang menghasilkan kerusakan dapat menjadi pelajaran bagi generasi berikutnya. Bentuk sambungan yang terbukti bekerja dipertahankan dan disempurnakan.
Selama berabad-abad, proses tersebut menghasilkan sistem struktur yang kompleks.
Kigumi dan Dougong menunjukkan bahwa perkembangan ilmu teknik tidak selalu dimulai dari persamaan matematika. Dalam banyak kasus, pengetahuan teknik dapat lahir dari pengamatan terhadap alam, pengalaman membangun, dan proses mencoba serta memperbaiki.
Kesimpulan
Arsitektur tanpa paku pada kuil dan pagoda kayu Asia Timur bukan sekadar bukti keahlian pertukangan masa lalu. Di balik susunan balok dan sambungan kayu tersebut terdapat prinsip mekanika struktur yang kini dapat dijelaskan melalui ilmu teknik modern.
Kigumi Jepang dan Dougong Tiongkok memanfaatkan sambungan, geometri, gesekan, deformasi, serta konfigurasi struktur untuk menciptakan bangunan yang tidak sepenuhnya kaku.
Ketika gempa mengguncang tanah, fleksibilitas tersebut memungkinkan sejumlah komponen bergerak dan mengalami deformasi sehingga energi tidak diteruskan secara sederhana sebagai satu hentakan besar ke seluruh bangunan.
Penelitian modern terhadap bangunan kayu bersejarah mendukung adanya mekanisme seperti rotasi sambungan, gesekan, disipasi energi, dan deformasi berlapis yang berkontribusi terhadap perilaku seismiknya.
Warisan tersebut memberikan pelajaran berharga bagi dunia teknik sipil: struktur yang baik bukan selalu struktur yang paling kaku, melainkan struktur yang mampu mengendalikan bagaimana dirinya bergerak ketika menghadapi beban ekstrem.
Dengan memahami kembali kecerdikan konstruksi kuno, manusia modern tidak hanya menjaga warisan budaya, tetapi juga menemukan inspirasi untuk membangun struktur yang lebih adaptif dan tangguh terhadap bencana.
Sumber dan Referensi Ilmiah
- Hu, Shiping. The Earthquake-Resistant Properties of Chinese Traditional Architecture, Earthquake Spectra, 1991.
- Hanazato dkk. Structural Design of Traditional Wooden Five-Storied Pagoda, Architectural Institute of Japan.
- Cui dkk. Analysis of the seismic behavior of traditional Chinese timber structures in the Tang Dynasty, Structures, 2022.
- Yang dkk. Mechanical properties of Dougong bracket in Chinese traditional timber structure under vertical loads: A systematic review, Journal of Building Engineering, 2023.
- Penelitian eksperimental perilaku seismik Dougong, Soil Dynamics and Earthquake Engineering, 2024.
